Wärmepumpen · Technikraum · Mallorca
Blick in einen vollendeten Wärmepumpen- und Heizungsraum. Warmwasserspeicher, Pumpengruppen und isolierte Heizkreisverteiler.
Das Zentrum des Komforts
Sehen Sie die hydraulische Verteilung, die Isolierung der Verteiler und die saubere Verkabelung im Technikraum.
Die Kapitel des Videos
In nur 34 Sekunden führt das Video einmal durch den fertigen Technikraum. Hier steht, was in jedem Abschnitt zu sehen ist.
Das Video beginnt bei den Hauptverteilern aus Kupfer in einem Projekt in Llucmajor. Von hier aus gehen die Kreise der Anlage ab. Man sieht, wie symmetrisch die Verteiler aufgebaut sind und wie sauber die Verbindungen gearbeitet sind.

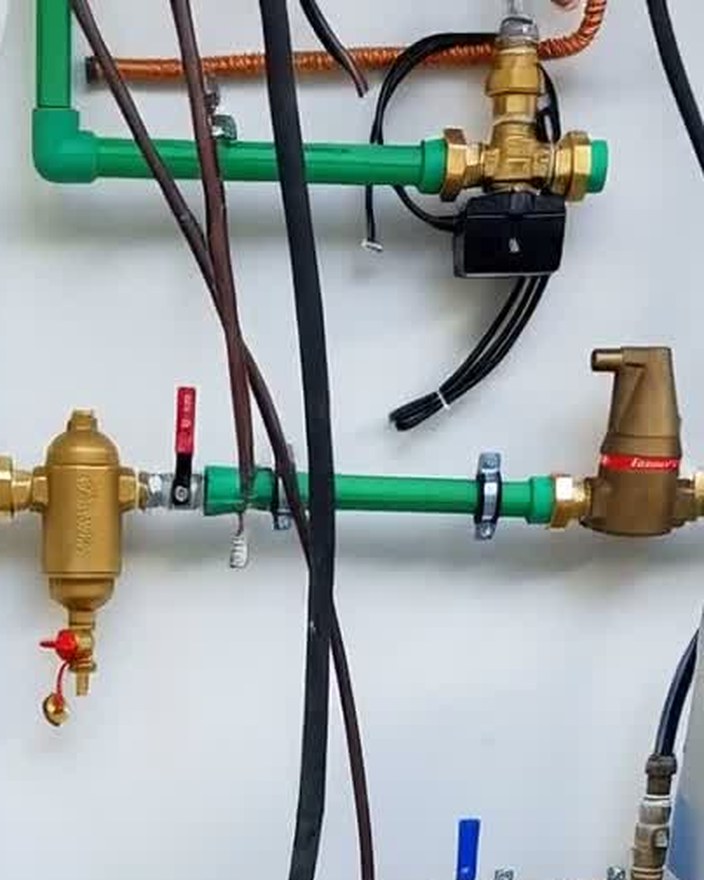

Im zweiten Abschnitt geht es um die Rohrleitungen der Heizung an der Wand. Sie sind ausgerichtet und gleichmäßig befestigt. Das ist mehr als Optik: Eine geordnete Verrohrung lässt sich später leichter prüfen, warten und erweitern.
Zum Schluss zeigt das Video die Pumpengruppen, die das Heizwasser durch die Kreise fördern, und die Ausdehnungsgefäße. Letztere nehmen das Volumen auf, um das sich das Heizwasser beim Erwärmen ausdehnt, damit der Druck in der Anlage im Rahmen bleibt.
Bild für Bild
Die Aufnahmen stammen aus einem fertiggestellten Heizungsraum auf Mallorca. Das steckt hinter den Bildern.

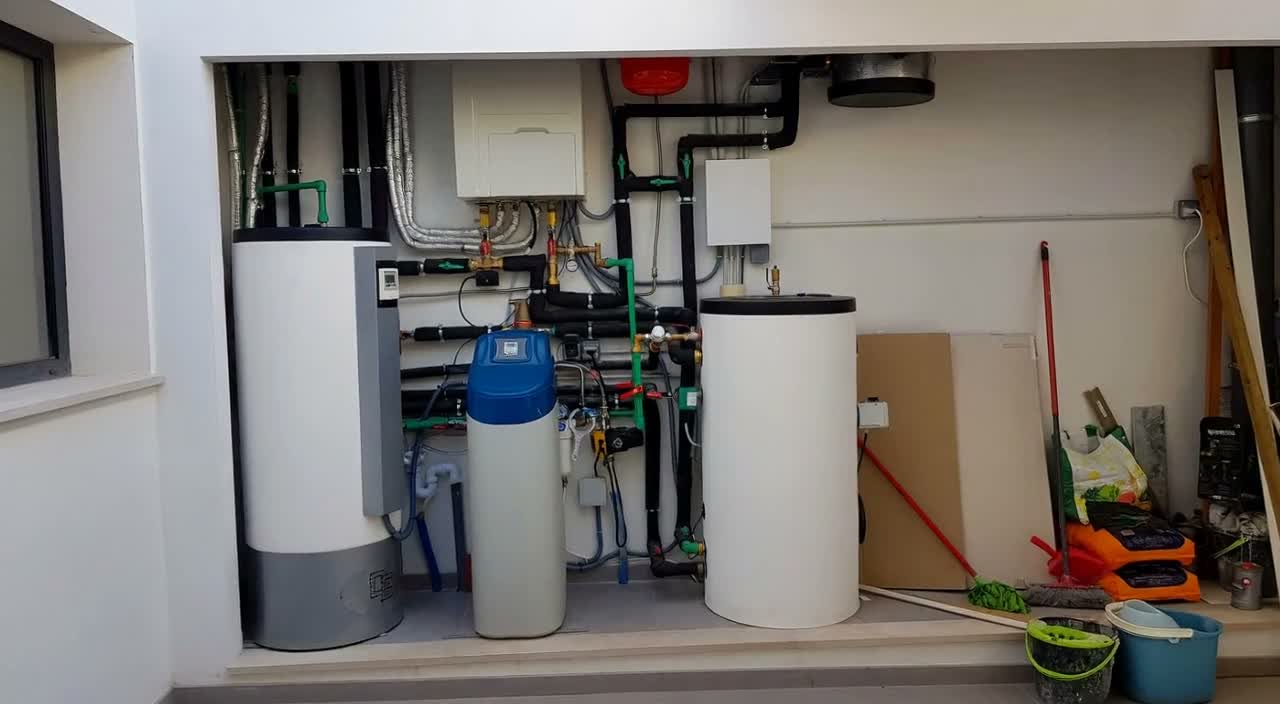

Er gibt dem Heizkreis Wasservolumen und speichert Wärme. So muss die Wärmepumpe nicht ständig ein- und ausschalten, sondern kann in langen, ruhigen Zyklen arbeiten.
Die Umwälzpumpen bewegen das Wasser zwischen Wärmepumpe, Speicher und den Heizkreisen des Hauses. Die Hydraulikgruppe bündelt sie an einer Stelle, damit Wartung und Fehlersuche einfach bleiben.
Im Schaltschrank laufen die elektrischen Anschlüsse der Anlage zusammen. Saubere, geordnete Elektroanschlüsse sind der Grund, warum ein späterer Eingriff schnell erledigt ist.

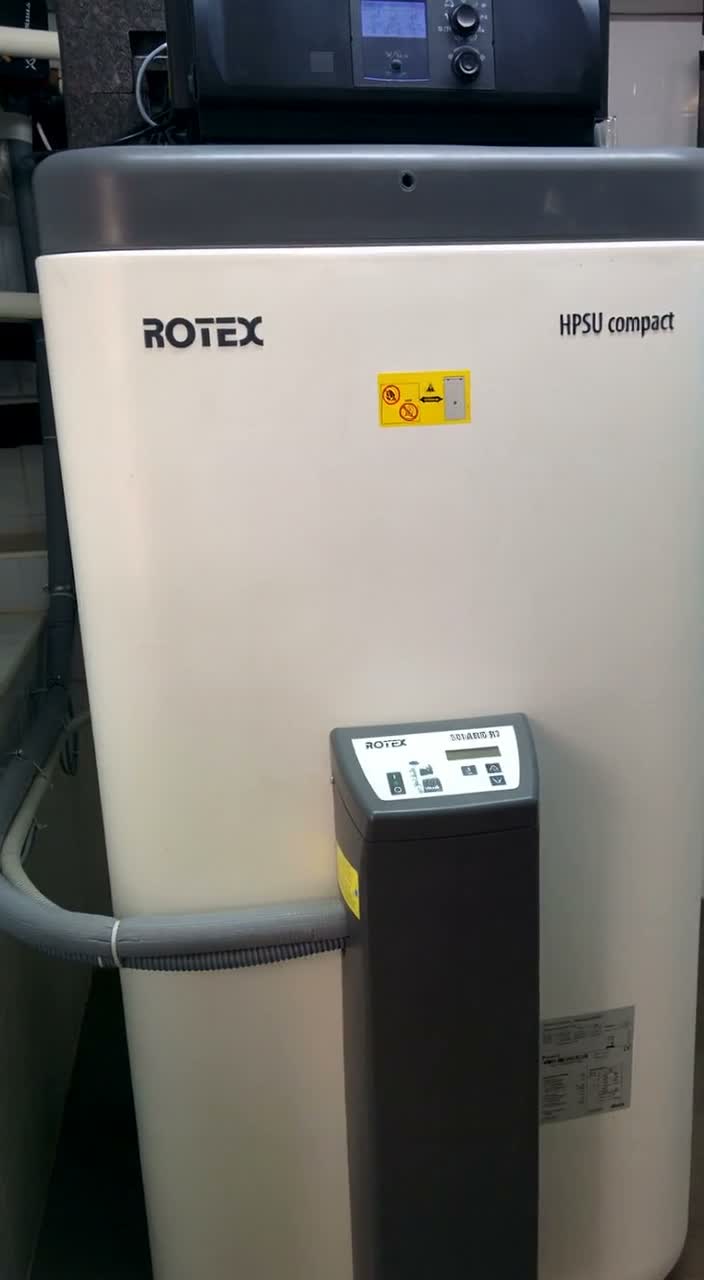

Das kompakte Innengerät der Wärmepumpe sitzt im Technikraum zusammen mit Speicher, Pumpen und Verteilern, sodass alles an einem Ort erreichbar ist.
Die Druckgruppe übernimmt die Wassersteuerung im Technikraum und sitzt gut erreichbar neben den übrigen Armaturen.
Wenn Sie einen Technikraum wie diesen planen, schicken Sie uns zuerst Fotos und die wichtigsten Daten Ihres Hauses per WhatsApp oder Telefon. Wir arbeiten als Installationsbetrieb nach RITE und sagen Ihnen anhand dieser Unterlagen, wie wir die Anlage aufbauen würden.
Der Technikraum, Stück für Stück
Der Pufferspeicher gibt dem Kreislauf Wasservolumen. Ohne ihn startet und stoppt die Wärmepumpe ständig, um die Temperatur zu halten, und genau dieses Takten verschleißt den Verdichter und treibt den Verbrauch nach oben. Mit ausreichend Puffer läuft das Gerät in langen, ruhigen Zyklen — dort arbeitet eine Wärmepumpe am effizientesten, und dort merken Sie es auf der Rechnung.
Vom Verteiler geht jeder Heizkreis des Hauses ab. Abgleichen heißt, den Volumenstrom so zu verteilen, dass das hintere Zimmer genauso warm wird wie der Raum direkt neben dem Technikraum. Ohne Abgleich wird stattdessen die Vorlauftemperatur der gesamten Anlage angehoben: Das ganze Haus verbraucht mehr, um einen einzigen Raum zu versorgen. Dieser Abgleich erfolgt bei der Inbetriebnahme, im laufenden Betrieb.
Schaltschrank und Kabelführung sehen so aus, weil in sechs Jahren jemand sie öffnen muss. Beschriftete Stromkreise, sauber geführte Leitungen, Platz für die Hand. Ein aufgeräumter Technikraum ist in Minuten diagnostiziert; ein Kabelknäuel macht aus jeder Wartung einen ganzen Nachmittag, den am Ende Sie bezahlen.
Verteiler und Leitungen sind gedämmt. Jede Wärme, die zwischen Gerät und Heizkörper oder Fußbodenheizung entweicht, ist bezahlte Energie, die den Heizraum wärmt. Über einen ganzen Winter im täglichen Betrieb ist dieses unsichtbare Detail eines der spürbarsten. Messingarmaturen und Kupfer erster Güte, denn dieser Raum soll so lange halten wie das Haus.
